恒固重型仓储货架系列 Heavy-Duty Storage Rack|Warehouse Rack

HG-R9A 通廊式货架|贯通式货架|驶入式货架 Drive-in rack

品牌：恒固/华固

货架型号/Model No：HG-R9A

货架名称/Name：HG-R9A通廊式货架，驶入式货架，贯通式货架

规格尺寸/Size(LxDxH)：非标类货架，按客户要求设计，确定。

货架类型：非标类仓储货架，密集型货架，重型货架。

负荷载重：通廊式货架平均载重500~1000kg/托盘。

货架材质/Material：通廊式货架采用优质冷轧钢板，经本厂精密机器轧弯焊接而成。

表面处理/Surface treatment：通廊式货架静电喷粉处理。经除油-脱脂-磷化后，货架表面处理采用环氧树脂粉末静电喷涂（户内型）工艺，涂层厚度60~80微米；硬度（耐磨性）为普通硝基漆的100倍以上，达到GB6739-86标准中的2H要求。耐腐蚀性（盐酸实验）GB1771-91大于500小时。

货架颜色/Color：蓝色／桔红色；也可以选择其它常用颜色。

货架结构：通廊式货架拆装组合式结构，易拆装，运输。

货架构成部件：通廊式货架由框架、导轨支撑、托盘导轨和斜拉杆4部分构成。

计价单位：套（分主架与副架，可根据场地需要，主副架无限连接，节省成本。）

若干个通廊式货架连接成一排，其中只有一个为主架，其它均为副架。主架可独立使用，副架须与其它货架挨靠共用立柱使用。

货架标准配置：通廊式货架为非标类产品，根据实际情况设计制定方案。

货架的特点与性能：通廊式货架空间利用率极高，几乎是横梁式货架的两倍。

货架应用：HG-R9A通廊式货架主要适用于工厂、仓库、物流中心等；

货架价格：通廊货架价格是根据选定的尺寸、层数、数量、交货方式等具体情况按现时原材料水平报价。由于原材料波动较大，价格也相应变化，下单前请致电恒固货架业务部：13826090209 ，或发询价单到我们电子邮箱：hgshelf@163.com，咨询了解。

生产交货周期：通常为15个工作日。具体交货时间需要根据数量多少、库存状况及厂部的订单档期状况而定。请下单前与恒固货架业务部联系确认。

包装：气泡膜打包。

最低起订量：30个以上

根据客户使用情况而设计或按客户的要求来生产。
Specially designed and made according to your requirements.

HG-R9A通廊式重型仓储货架介绍与描述：

通廊式货架别名：贯通式货架、驶入式货架
通廊式货架：为储存大量同类的托盘货物而设计。托盘一个接一个按深度方向存放在支撑导轨上，增大了储存密度，提高了空间利用率。这种货架通常运用于储存空间昂贵的场合，如冷冻仓库等。通廊式货架有4个基本组成部份：框架、导轨支撑、托盘导轨和斜拉杆等。通廊式货架仓库利用率高，可实现先进先出，或先进后出。适合储存大批量、少品种货物，批量作业。可用最小的空间提供最大的存储量。通廊式货架适用大批量、少品种的货物存储作业。叉车可直接驶入货道内进行存取货物，作业极其方便。

机械设备需求：反平衡式叉车或堆高机
通廊式货架货架的特点：适用于库存流量较低之储存；可提供20%-30%的可选性；用于取货率较低之仓库。地面使用率：60%,较高（需依上述设计计算）

HG-R9A通廊式货架：此系统货架排布密集，空间利用率极高，几乎是横梁式货架的两倍，但货物必须是少品种大批量型，货物先进后出。首先须进行集装单元化工作，确定托盘的规格、载重量及堆高。由此确定单元货架的跨度、深度、层间距，根据屋架下沿的有效高度确定货架的高度。

通廊式货架按取货方向可分为单向与双向排列，单向（靠墙区域）货架总深度最好控制在6个托盘深度以内，双向（中间区域可两边取货）货架区域总深度最好控制在12个托盘深度以内，以提高叉车存取的效率和可靠性(此类货架系统中，叉车为持续“高举高打”作业方式，叉车易晃动而撞到货架，故稳定性的考虑充分与否至关重要)。此类仓储系统稳定性较弱，货架不宜过高，通常应控制在10米以内，且为了加强整个货架系统的稳定性，除规格、选型要大一些外，还须加设拉固装置。单托货物不宜过大、过重，通常重量控制在1500KG以内，托盘跨度不宜大于1.5米。常配叉车为前移式电瓶叉车或平衡重电瓶叉车。多用于乳品、饮料等食品行业，冷库中也较为多见。
通廊型货架：这是一种不以通道分割的、连续性的整栋式货架，在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能。货物存取从货架同一侧进出，“先存后取，后取先存”。前移式叉车可方便地驶入货架中间存取货物。
通廊型货架的特点：投资成本相对较低，适用于横向尺寸较大，品种较少，数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物。适用于品种少、数量大的货物存放，常用于存放大批同类型货物，对空间利用较高。驶入式货架由于其存储密度大，对地面空间利用率较高适合于食品行业、化工行业、制衣行业、冷库等存储空间成本较高的场合，其单位场地的储存成本相对较低。

适合存储大批量、品种少的物品。叉车可直接进入通道内存取货架。仓库利用率高。货物可同一侧面存入取出，也可以按选进先出原则，从一侧存入，另一侧取出，特别适合标准货物单元的存储。
Drive-in rack is suitable for storing goods few varieties by great quantity. Forklift may to into the passage of each row of rack,improving the utility ratio of warehouse. Goods are stored and removed from the same side or done from the opposite side in according with the first-in first-out principles, it's especially suitable for standard good units.

驶入式货架的介绍：
驶入式货架又称为“贯通式货架”或“通廊式货架”。这是一种不以通道分割的、连续性的整栋式货架，在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能。

货物存取从货架同一侧进出，“先存后取，后取先存”。前移式叉车可方便地驶入货架中间存取货物。

驶入式货架的特点：

驶入式货架投资成本相对较低，适用于横向尺寸较大，品种较少，数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物。

驶入式货架的应用:

由于其存储密度大，对地面空间利用率较高，驶入式货架常用在冷库等存储空间成本较高的地方。

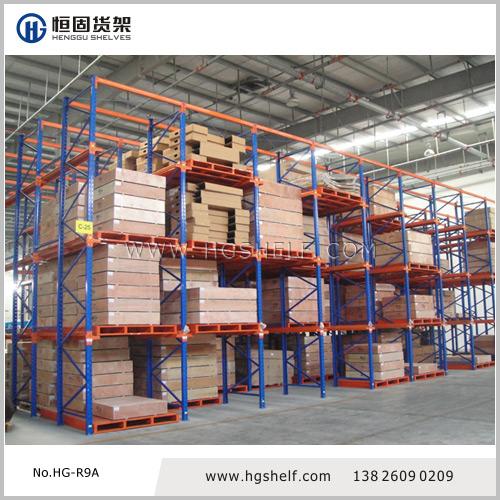

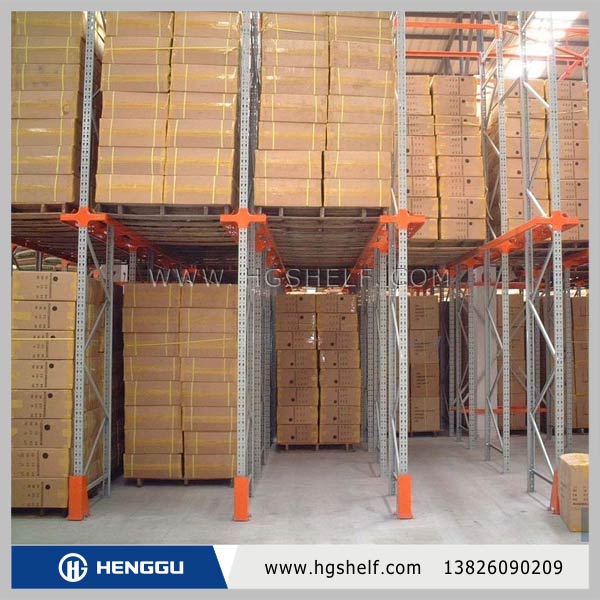

通廊式货架，驶入式货架，贯通式货架

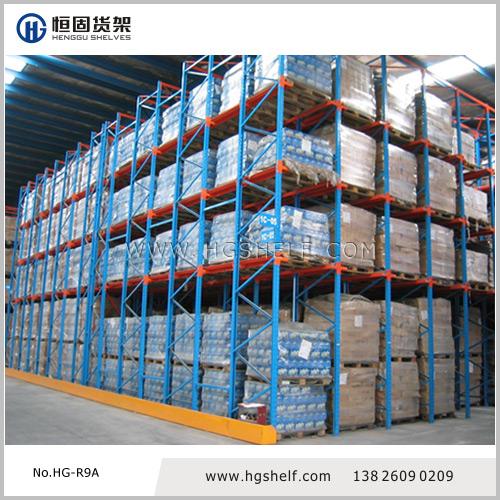

通廊式货架，驶入式货架，贯通式货架

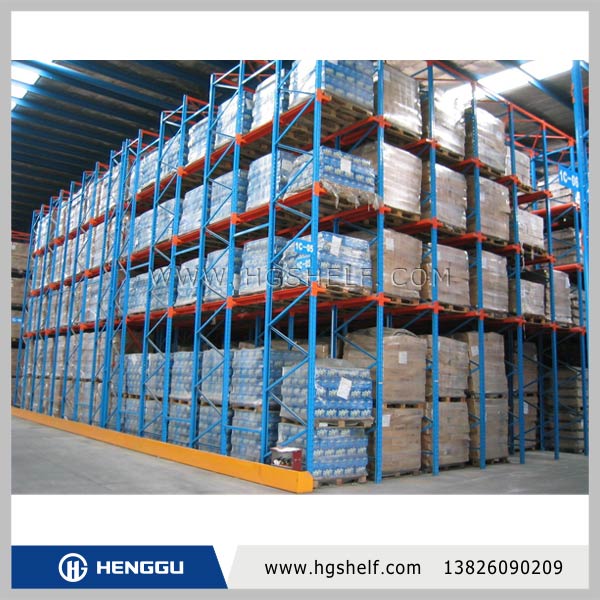

通廊式货架，驶入式货架，贯通式货架

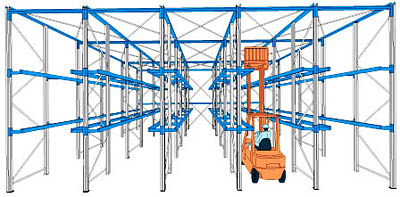

通廊货架通廊结构简示图

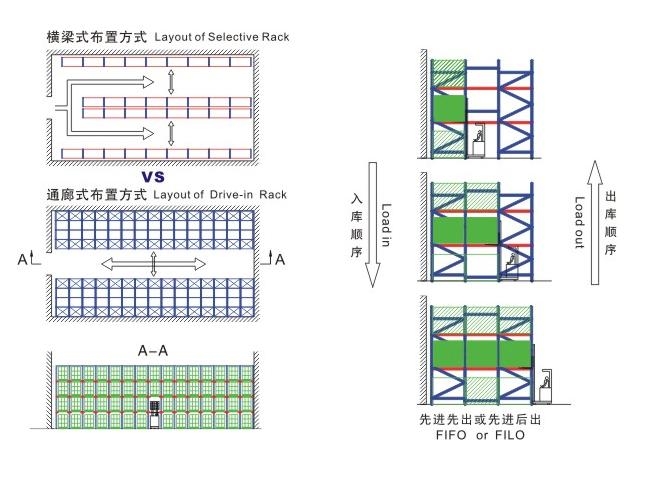

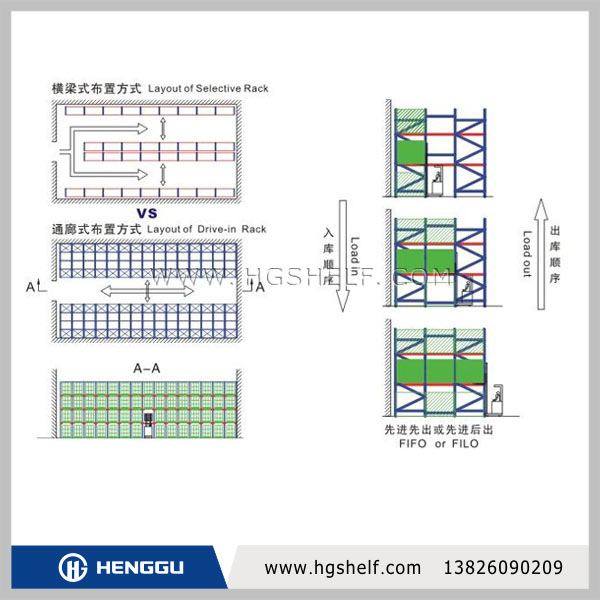

通廊货架与横梁式货架比较

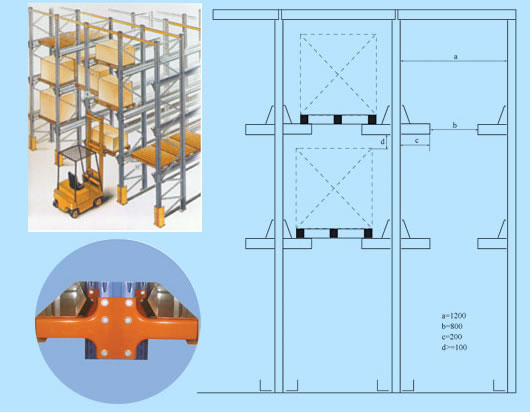

通廊货架放置示意图

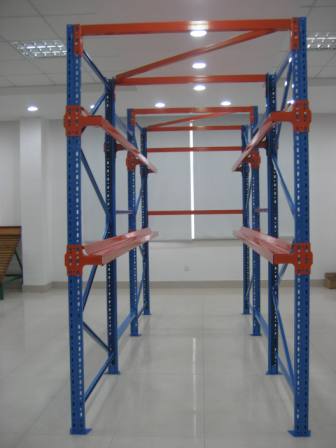

通廊模型实景
